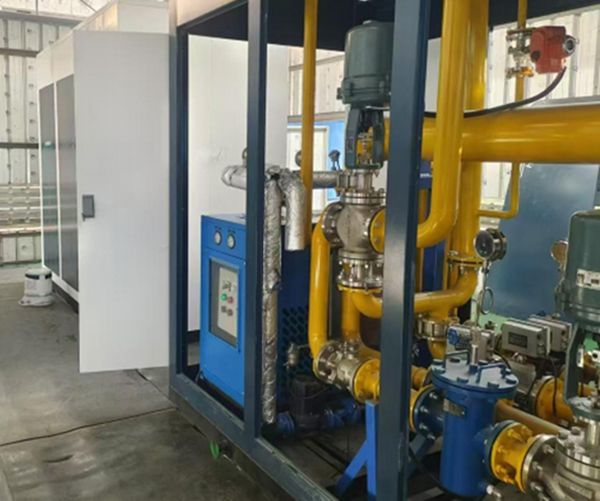

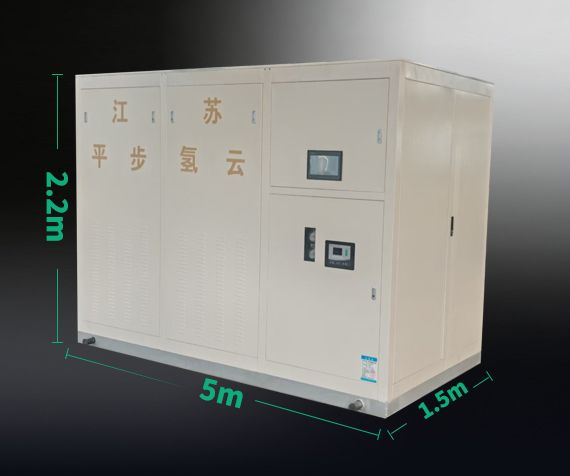

天然气掺氢装置是指将一定比例的氢气混合气体（10%-30%）注入到天然气中 ，形成的一种混合气体（ HCNG） ，通过天然气 管道将掺氢的天然气输送至终端用户 ， 随后直接利用。每公斤甲醇产2.1方冷却混合氢气，用电0.8度左右，每掺1方能代替1方天然气，并保持温度不变。天然气掺氢装备，采用先进的气体分离技术，可以精确地控制氢气的添加 量，确保燃气的稳定性和安全性，同时具有效率、节能的特点，可以大大降低运营成本。此外我们还提供完善的服务，包括设备安装、调试、维护 等，以确保客户的使用安全。

天然气掺氢燃烧的优势：

• 提高火焰传播速度:氢气具有较高的火焰传播速率,这可以弥补天然气火焰传播速度较慢的缺陷。

• 改善燃烧特性:掺入氢气可以改变天然气的燃烧特性,扩大燃烧界限,提高燃烧效率，这种改变使得天然气在燃烧时更加充分和效率。

• 环保优势:氢气作为燃料生成的是水,不产生污染环境的碳化物或其他有害物质,这与天然气的燃烧产物相似,但加入氢气可以进一步提高燃烧 效率,减少污染物排放。

• 经济性和安全性：天然气本身具有良好的经济性、安全性和排放性能，加氢后的天然气不仅燃烧更充分,还能进一步提高这些性能,使其作为 一种优良、效率、清洁的代用燃料更加受到青睐。 掺氢燃烧实现的经济价值：（原材料以及天然气等需结合当地价进行综合测算）

天然气掺氢设备安全措施

设备采用专用阻火防回流结构，有效阻断回火风险，确保掺混过程稳定安全。配备高精度压力、流量双闭环控制系统，实时调节掺混比例，异常工况自动限幅保护，避免压力波动带来的安全隐患。

搭载高灵敏度氢气泄漏检测与报警系统，多点实时监测，一旦超标立即声光报警，并联动气源紧急切断，快速消除泄漏风险。整机配备超温保护、低压联锁、紧急停机、故障自检功能，配合防静电接地、密封防漏、强制通风设计，从结构与控制层面提升运行安全性。

设备安全防护贴合燃气输送场景特点，逻辑清晰、响应迅速，真正实现防泄漏、防回火、防波动、防积聚，为天然气掺氢规模化、安全化应用提供稳定可靠的装备保障。

天然气掺氢工艺技术

输气管道界区工程：分为长输天然气管道部分和城镇燃气部分，长输管道主要由首站、分输站、末站和阀室组成；

城镇燃气主要包括门站、配气站、加气站等。

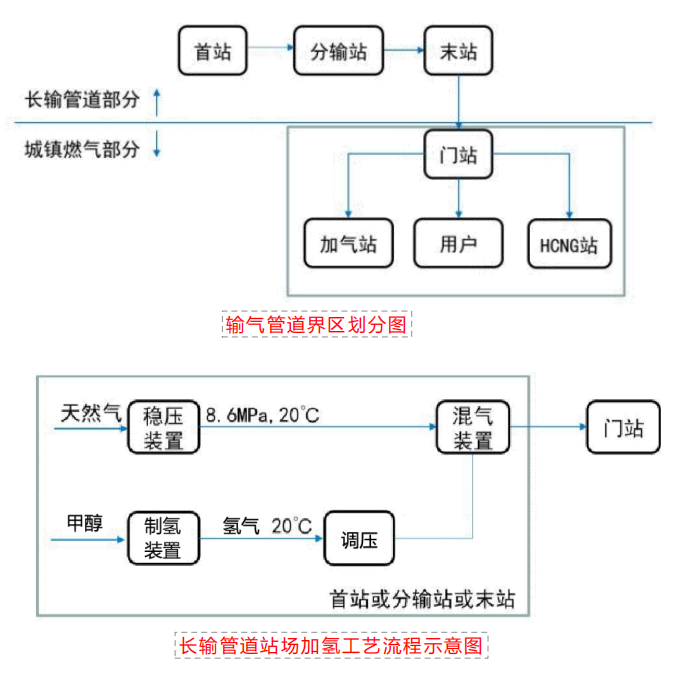

由下图知，如果在天然气中加入氢气，可以在长输管线工程的首站或分输站或末站进行加注，也可在下游城镇燃气输配气系统中加注。

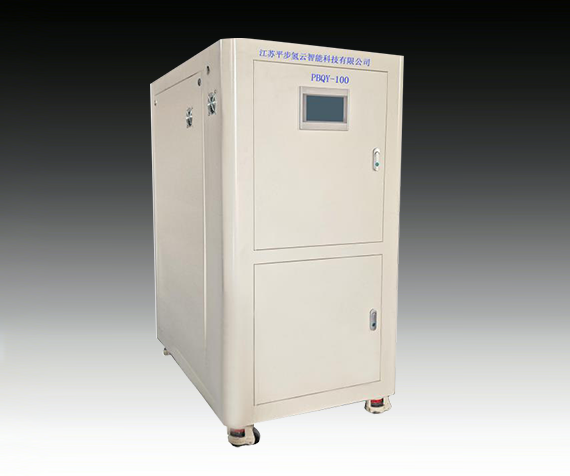

长输管道站场加氢：氢气来自甲醇制氢装置，经过调压至天然气输气压力，然后进入流量随动式混气撬与天然气进行混合，混合后输至下游管道。天然气应符合国家标《天然气》（GB17820）中相关技术指标要求。
